FARO Prime

Серия мобильных координатно-измерительных машин Prime FaroArm выпускается с июля 2012 года. Высокоточная машина из линейки продуктов FAROArm.

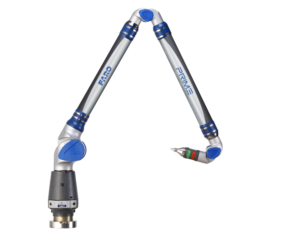

FARO_Prime

       Имея 5 рабочих диапазонов 6-ти осевая        FARO Prime гарантирует самую высокую точность измерений среди рук FARO. Использование технологии Bluetooth позволяет подключаться к компьютеру без проводов, а улучшенный аккумулятор и конструкция из композитных материалов обеспечивает долговечную эксплуатацию в цеховых условиях.

       В совокупности эти особенности делают FARO Prime идеальным решением для базовых измерений, контроля, обратного инжиниринга и контроля по матмодели в тех случаях, когда необходима высокая точность и контактные измерения.

FARO Prime — это високая производительность за доступную цену.

        Рука Faro Prime выпускается в пяти различных измерительных диапазонах и только в 6-ти осевом исполнении. Шесть осей вращения гарантирует высшую точность и достаточную гибкость устройства для контактного метода измерения.



 Основные технические характеристики KИМ FARO Prime
Модель
(измерительный диапазон)
Повторяемость
на Cone Test, мм *
Погрешность
линейных измерений, мм **
Вес, кг
Количество осей
6
6
6
Prime
1.2m (4ft.)
±.016мм
(±.0006in.)
±.023мм
(±.0009in.)
9.1кг
(20.0lbs.)
Prime
1.8m (6ft.)
±.019мм
(±.0007in.)
±.027мм
(±.0011in.)
9.3кг
(20.5lbs.)
Prime
2.4m (8ft.)
±.024мм
(±.0009in.)
±.034мм
(±.0013in.)
9.5кг
(21.0lbs.)
Prime
3.0m (10ft.)
±.042мм
(.±0017in.)
±.059мм
(±.0023in.)
9.75кг
(21.5lbs.)
Prime
3.7m (12ft.)
±.060мм
(±.0024in.)
±.085мм
(±.0033in.)
9.98кг
(22.0lbs.)


В стандартный комплект поставки входит:

 1. КИМ FARO Prime;

2. Транспортировочный кейс.

3. Установочная плита;

4. Шариковый щуп диаметром 6мм;

5. Шариковый щуп диаметром 3мм;

6. Конус для калибровки;

7. USB кабель (для соединения КИМ FARO с компьютером.

8. Источник питания (110-230В);

9. Батарея перезаряжаемая для автономной работы КИМ FARO;

10. Чехол;

11. Гарантия 1 год;

12. Инструкция по эксплуатации



Рабочий диапазон температур: от +10 до +40 °С

Температурный цикл: 3 °С/5хв

Влажность: 95% без конденсата

Калибровка: постоянное

Защита: соответствует стандарту IP 64

Максимальная вибрация: от 55 до 2000 Гц (IEC 68-2-27)

Удар и сотрясение: 6 ms (IEC 68-2-27)

Электропитание: 85-245 В, 50/60 Гц

Сертификация: соответствует CE:

EN50081-1: 1991 Класс В (радиоактивность и проводимость);

EN50082-1: 1991 (ESD, RI, EFT);

IEC 801-2 (1991), 8 kV AC;

IEC 801-3 (1984), 3 V / m;

IEC 801-4 (1988), 0.5 kV Сигнальные линии;

1 kV AC силовая линия.



Особенности FARO Prime:

        Датчики температур и перегрузок

Расположенные в каждом суставе они позволяют руке “чувствовать” и реагировать на тепловые изменения и перегрузки для обеспечения максимальной точности

       Bluetooth®

Подключение и работа с рукой без проводов на растоянии до 10 м.

       Внутренний балансир

Внутренний балансир обеспечивает комфортную работу с рукой

       Работа с различными щупами

Использование сенсорных и пользовательських щупов расширяют возможности измерений в труднодоступных местах

       Расширенные возможности аккумулятора

Аккумуляторная батарея повышенной емкости делает правдоподобной фразу “измерения в любом месте”

       Универсальная система монтажа

Добавляет гибкости при монтаже одновременно сокращая время установки

Методы тестирования FaroArm (B89.4.22 standard):

*Повторяемость точки — максимальное абсолютное отклонение измеренной точки от среднего значения в тесте на конусе. Щуп помещается в коническое отверстие калибровочного приспособления, затем производится съем координат центра щупа в различных положениях по-следнего колена руки. Этот тест определяет повторяемость прибора.

**Погрешность линейных измерений — определяется с использованием сертифицированных эталонов длины, обмеряемых в различных положениях и ориентациях в пределах рабочей области руки. Этот тест определяет точность прибора.
