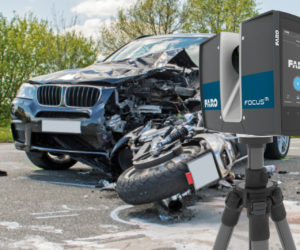

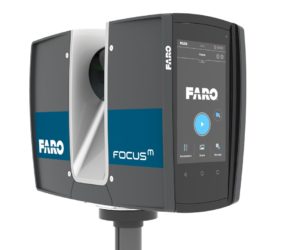

FARO ® Laser Scanner Focus3D

3D сканер, который применяется для сканирования окружения, измерений и 3D-документирования результатов

Read More

Измерительные руки - FARO Arm's

Портативные координатно-измерительные "руки" FARO обладают рядом преимуществ по сравнению со стационарными КИМ

Read More

Услуги по 3D-сканированию и реинжинирингу

Обратное проектирование, обмеры, контроль по CAD-модели - инновации XXI века

Read More

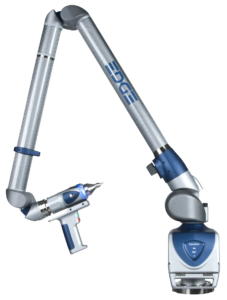

FARO Edge

Серия мобильных координатно-измерительных машин Edge FaroArm выпускается с мая 2011 года. Точная машина из линейки продуктов FAROArm.

          FARO Edge это портативная «рука» для измерения, что позволяет производителям легко проверять качество своей продукции путем контроля изделий в процессе изготовления, осуществлять сертификацию инструмента, анализировать соответствие готового изделия из CAD-моделью и выполнять обратный инжиниринг с помощью жестких щупов и бесконтактного лазерного сканирования.



          Последнее поколение линейки продуктов FaroArm продолжает опережать конкурентов в каждой категории. FARO Edge — это качество, эргономичность, производительность благодаря быстрому контролю и ре-инжиниринга. Многие передовых технологий впервые интегрированы в оборудование такого класса. Благодаря встроенному сенсорному экрану и операционной системе, пользователи смогут выполнять простые измерения быстро и без использования ноутбука. Рука Faro Edge выпускается в трех наиболее распространенных измерительных диапазонах и только в 7-ми осевом исполнении. Семь осей вращения гарантирует, что вы всегда получите достаточную гибкость устройства для комфортного использования.

В FARO Edge:

Расширенные возможности подключения — теперь в наличии Bluetooth, WiFi, USB, Ethernet, обеспечивающий управление устройствами через сеть;

Smart Sensor Technology — улучшенные датчики предотвращают чрезмерным внешним нагрузкам, таких как тепловые колебания, нагрузки при установке и выявления возможных проблем установки;

Эргономичность — улучшенный распределение веса и баланса для уменьшения напряжения и легкости в использовании. Запатентовано внутренние противовесы для обеспечения удобства и избежания стрессов во время использования;

Многофункциональная Ручка-Порт — быстро съемная ручка для интеграции переменных аксессуаров;

 Основные технические характеристики KИМ FARO Prime

Модель
(измерительный диапазон)
Повторяемость
на Cone Test, мм *
Погрешность
линейных измерений, мм **
Вес, кг
Количество осей
7
7
7
Edge
1.8m (6ft.)
±.024мм
(±.009in.)
±.034мм
(±.0013in.)
10.7кг
(23.6lbs.)
Edge
2.7m (9ft.)
±.029мм
(.±0011in.)
±.041мм
(±.0016in.)
10.9кг
(24.1lbs.)
Edge
3.7m (12ft.)
±.064мм
(±.0025in.)
±.091мм
(±.0035in.)
11.3кг
(24.9lbs.

Рабочий диапазон температур: от +10 до +40 °С

Температурный цикл: 3 °С/5хв

Влажность: 95% без конденсата

Калибровка: постоянное

Защита: соответствует стандарту IP 64

Максимальная вибрация: от 55 до 2000 Гц (IEC 68-2-27)

Удар и сотрясение: 6 ms (IEC 68-2-27)

Электропитание: 85-245 В, 50/60 Гц

Сертификация: соответствует CE:



В стандартный комплект поставки входит:

 1. КИМ FARO Edge;

2. Транспортировочный кейс.

3. Установочная плита;

4. Шариковый щуп диаметром 6мм;

5. Шариковый щуп диаметром 3мм;

6. Конус для калибровки;

7. USB кабель (для соединения КИМ FARO с компьютером.

8. Источник питания (110-230В);

9. Батарея перезаряжаемая для автономной работы КИМ FARO;

10. Чехол;

11. Гарантия 1 год;

12. Инструкция по эксплуатации





  • EN50081-1: 1991 Класс В (радиоактивность и проводимость);
  • EN50082-1: 1991 (ESD, RI, EFT);
  • IEC 801-2 (1991), 8 kV AC;
  • IEC 801-3 (1984), 3 V / m;
  • IEC 801-4 (1988), 0.5 kV Сигнальные линии;
  • 1 kV AC силовая линия.
* Повторяемость на Cone Test — Контактный Щуп КИМ помещается в коническое отверстие калибровочного образца, затем измеряются координаты точек, расположенных на этой конической поверхности. Анализируется каждое измеряемое положение точки с точки зрения отклонений относительно среднего значения координаты точки. Этот метод является наиболее общепризнанным для определения повторяемости результатов измерений КИМ типа «рука».
** Погрешность линейных измерений — определяется с помощью аттестованного (сертифицированного) инструмента ball bar, который измеряет отклонения расположения точек в пределах всей рабочей зоны «руки». Этот метод испытаний наиболее точно определяет эксплуатационные качества КИМ для практических применений.
Методики базируются на стандартах ISO 10360-2 и ASME B 89.4.1 (U3).
