FARO Gage

Серия FARO Gage — персональная координатно-измерительная машина. Это самый дешевый и простой в освоении инструмент.

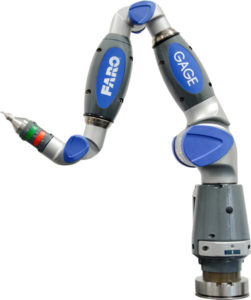

Faro_Gage

      FARO Gage — высокоточные мобильный инструмент для выполнения координатных 3D-измерений. Это универсальный инструменты имеет рабочую область 1,2 метра и обеспечивают точность измерений до 0,018 мм. Мобильность, разнообразие что до вариантов креплений позволяют быстро проводить обмеры непосредственно в цеховых условиях. Например, для проведения измерений FARO Gage может быть установлена непосредственно на станке. Инструмент измерения включает мощный модуль программирования (создание сценария обмеров) и модуля воспроизведения этого сценария.

Геометрические элементы:

  • отверстия;
  • круглые пазы;
  • цилиндры;
  • конусы;
  • ребра;
  • плоскости и т.д;.

Углы:

  • между осями двух цилиндров;
  • между осью цилиндра и поверхностью;
  • между ребрами;
  • между ребром и поверхностью;
  • между двумя поверхностями и т.д.

Размеры:

  • диаметры отверстий;
  • диаметры цилиндров;
  • расстояния между поверхностями;
  • расстояния между ребрами;
  • расстояния между осями цилиндров;
  • расстояния между центрами отверстий и т.д.

Отклонение формы:

  • округлость;
  • прямолинейность;
  • отклонения от параллельности;
  • отклонение от перпендикулярности;
  • отклонения от соосность и т.д.

Основные технические характеристики KВМ FARO Gage

Модель
Рабочая зона, м
Сертификация по стандарту
ISO 103360-2
Повторя емость, мкм
Погрешность, мкм
Gage
1.2
18
±25

Методы тестирования FaroArm (B89.4.22 standard):

*Повторяемость точки — максимальное абсолютное отклонение измеренной точки от среднего значения в тесте на конусе. Щуп помещается в коническое отверстие калибровочного приспособления, затем производится съем координат центра щупа в различных положениях по-следнего колена руки. Этот тест определяет повторяемость прибора.

**Погрешность линейных измерений — определяется с использованием сертифицированных эталонов длины, обмериваемых в различных положениях и ориентациях в пределах рабочей области руки. Этот тест определяет точность прибора.

В стандартный комплект поставки входит:

1. КВМ FARO Gage;

2. Программное обеспечение FARO CAM2 GAGE;

3. Транспортировочные кейс;

4. Установочная плита;

5. Шариковые щупы диаметром 6мм и 3мм.

6. Конус для калибровки;

7. USB кабель (для соединения КВМ FARO с компьютером.

8. Источник питания (110-230В);

9. Батарея перезаряжаемая для автономной работы КВМ FARO;

10. Гарантия 1 год;

11. Инструкция по эксплуатации на рус. языке.



Рабочий диапазон температур: от +10 до +40 ° С

Температурный цикл: 5 ° С/5хв

Влажность: 95% без конденсата

Соединение с ПК: USB, Bluetooth

Калибровка: постоянное

Защита: соответствует стандарту IP 64

Максимальная вибрация: от 55 до 2000 Гц (МЭК 68-2-27)

Удар и сотрясение: 6 мс (МЭК 68-2-27)

Электропитание: 85-245 В, 50/60 Гц

Сертификация: соответствует CE



EN50081-1: 1991 Класс В (радиоактивность и проводимость);

EN50082-1: 1991 (ОУР, RI, EFT);

IEC 801-2 (1991), 8 кВ переменного тока;

IEC 801-3 (1984), 3 В / м;

IEC 801-4 (1988), 0,5 кВ Сигнальные линии;

1 кВ AC силовая линия.
