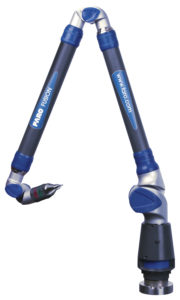

FARO Fusion

Fusion FaroArm — бюджетная серия мобильных координатно-измерительных машин компании FARO Technologies Inc.

       Серия КВМ Fusion FaroArm, пришедшая на смену серии Titanium Arm, и превзошла ее по точности в среднем на 15%. Что косается дизайна новая рука похожа на Quantum FaroArm. При разработке КВМ FARO Fusion Arm использовались все новейшие технологии, ранее использованые при производстве FARO Quantum, а также эргономичная конструкция серии Platinum FaroArm. Добавлена функция Auto Sleep, которая отключает КВМ при длительном простое, что не только увеличивает время автономной работы от аккумулятора, но и продлевает срок службы оборудования.

     Соотношение цена / качество новой КВМ FARO Fusion Arm позволяет ей быть лидером этого сегмента рынка, на котором важна не только точность, но и цена измерительного оборудования. Преимущество серии FARO Fusion Arm это ее доступность небольшим компаниям для реверс инжиниринга и контроля качества изготавливаемой продукции.

Основные технические характеристики KИМ FARO Fusion

Модель
(измерительный диапазон)
Повторяемость
на Cone Test, мм *
Погрешность
линейных измерений, мм **
Вес, кг
Количество осей
6
7
6
7
6
7
Fusion
1.8m (6ft.)
±.036мм
(±.0014in.)
±.046мм
(±.0018in.)
±.051mm
(.0020in.)
±.064mm
(±.0025in.)
9.30кг
(20.5lbs.)
9.50 кг
(21lbs.)
Fusion
2.4m (8ft.)
±.043мм
(±.0017in.)
±.051мм
(±.0020in.)
±.061mm
(±.0024in.)
±.071mm
(±.0028in.)
9.50кг
(21.0lbs.)
9.75 кг
(21.5lbs.)
Fusion
3.0m (10ft.)
±.074мм
(±.0029in.)
±.089мм
(±.0035in.)
±.104mm
(±.0041in.)
±.124mm
(±.0049in.)
9.75кг
(21.5lbs.)
9.98 кг
(22lbs.)
Fusion
3.7m (12ft.)
±.104мм
(±.0041in.)
±.124мм
(±.0049in.)
±.147mm
(±.0058in.)
±.175mm
(±.0069in.)
9.98кг
(22.0lbs.)
10.21 кг
(22.5lbs.)
В стандартный комплект поставки входит:


1. КИМ FARO Fusion;

2. Транспортировочный кейс.

3. Установочная плита;

4. Шариковый щуп диаметром 6мм;

5. Шариковый щуп диаметром 3мм;

6. Конус для калибровки;

7. USB кабель (для соединения КИМ FARO с компьютером.

8. Источник питания (110-230В);

9. Батарея перезаряжаемая для автономной работы КИМ FARO;

10. Чехол;

11. Гарантия 1 год;

12. Инструкция по эксплуатации



Рабочий диапазон температур: от +10 до +40 °С

Температурный цикл: 3 °С/5хв

Влажность: 95% без конденсата

Калибровка: постоянное

Защита: соответствует стандарту IP 64

Максимальная вибрация: от 55 до 2000 Гц (IEC 68-2-27)

Удар и сотрясение: 6 ms (IEC 68-2-27)

Электропитание: 85-245 В, 50/60 Гц

Сертификация: соответствует CE:



  • EN50081-1: 1991 Класс В (радиоактивность и проводимость);
  • EN50082-1: 1991 (ESD, RI, EFT);
  • IEC 801-2 (1991), 8 kV AC;
  • IEC 801-3 (1984), 3 V / m;
  • IEC 801-4 (1988), 0.5 kV Сигнальные линии;
  • 1 kV AC силовая линия.

* Повторяемость на Cone Test — Контактный Щуп КИМ помещается в коническое отверстие калибровочного образца, затем измеряются координаты точек, расположенных на этой конической поверхности. Анализируется каждое измеряемое положение точки с точки зрения отклонений относительно среднего значения координаты точки. Этот метод является наиболее общепризнанным для определения повторяемости результатов измерений КИМ типа «рука».

** Погрешность линейных измерений — определяется с помощью аттестованного (сертифицированного) инструмента ball bar, который измеряет отклонения расположения точек в пределах всей рабочей зоны «руки». Этот метод испытаний наиболее точно определяет эксплуатационные качества КИМ для практических применений.

Методики базируются на стандартах ISO 10360-2 и ASME B 89.4.1 (U3).
