FARO Laser Tracker Vantage

Лазерные трекеры FARO® VantageS & VantageE представляют следующий уровень в производительности работы лазерных трекеров. Благодаря инновациям RemoteControlsTM, автоматизации технологий, супер точности, исключительной портативности и прочности эти лазерные трекеры делают широкомасштабное 3-D измерения легким и простым. Лазерные трекеры FARO® VantageS & VantageE  дают возможность сконструировать и контролировать изделия, проводя быстрое, простое и достоверное измерение. Благодаря этим трекерам Вы экономите свое время и уверены в результатах измерений.

      Лазерные трекеры FARO® VantageS & VantageE — отличаются радиусом действия, 80 м. и 25 м. соответственно.

     Трекеры Vantage позволяют с высокой точностью установить, выровнять, проконтролировать геометрию и оцифровать как отдельных деталей и сборок, так и целого изделия. Увеличить эFARO® VantageS & VantageEффективность и уменьшить расходы благодаря короткому времени выполнения работ, уменьшению времени простоя, сведение к минимуму крупно-затратных отходов производства и получая вместе с тем точные, однозначные и актуальные данные измерений. С трекерами Vantage вы сможете изготавливать конкурентоспособную продукцию, потому что будете уверены в технических условиях работы их механизмов и усовершенствованном качестве продукции. VantageS & VantageE представляют автоматизированную технологию, которая контролируется пультом управления, и которая направляет луч лазерного трекера. Таким образом, пользователь сам может управлять через мобильный телефон или планшет такими функциями, как прямая видеосъемка и движение трекера. Кроме того, мощный Wi-Fi, батарея и отсутствие внешнего контроллера обеспечивают легкость в применении и портативность VantageS и VantageE.

Сферы применения

     Лазерные трекеры FARO® VantageS & VantageE является идеальным решением для таких отраслей промышленности как автомобильная, аэрокосмическая, оборонная, кораблестроительная, металлургическая, машиностроительная и для предприятий, которые занимаются сборкой. Они повышают эффективность и качество в любом приложении, выполняя высокоточные и широкомасштабные измерения.

Выравнивание: обмеры в реальном времени в процессе составления подтверждают допуски и улучшают контроль качества.
Установка, выравнивание и тех. поддержка оборудования: подтверждение калибровки оборудования, мониторинг износа и целостности деталей.
Контроль деталей и конструкций: обеспечение цифровой записи текущих данных и их соответствие номинальным данным, чтобы проверить соответствие условиям качества.
Производство технологической оснастки и пресс-форм: проведение точных объемных обмеров для мониторинга износа и обеспечения согласованности деталей.
Обратный инжиниринг: проведение точных обмеров деталей и конструкций для воспроизведения компьютерных моделей изделий, для которых отсутствуют чертежи.
Калибровки роботов: проведение непосредственно на месте рутинной процедуры калибровки роботов, чтобы обеспечить соответствие техническим условиям.

Радиус действия
VantageS
VantageE
Максимум с спец. отражателем (SMR)
80m (262.5ft)a
25m (82.0ft)
Максимум с 1.5 дюйм. SMR и 7/8 дюйм. SMR
60m (196.9ft)
25m (82.0ft)
Максимум с 1/2 дюйм. SMR
30m (98.4ft)
25m (82.0ft)
Минимум
0m (0ft)
0m (0ft)

Угловые ограничения
• Горизонтальное: 360 ° — непрерывное вращение
• Вертикальное 130 ° (+ 77.9 ° до -52.1 °)
скорость обмеров
• 1,000 точек в секунду
Эффективность измерений расстоянияb
• Разрешение: 0.5μm (0.00002in)
• Точность (MPE): 16μm + 0.8μm / m (0.00063in + 0.0000096in / ft)
• Max радиальное ускорение: 30m / sec2 (82.0ft / sec2)
• Max радиальная скорость:> 25m / sec (98.4ft / sec)

Эффективность угловых измеренийb
• Угловая точность (MPE): 20μm + 5μm / m (0.00079in + 0.00006in /
ft)
• Уровень угловой точности: ± 2 arcseconds
Характеристики слежения
• Max угловое ускорение: 860 ° / sec2 (15 rads / sec2)
• Max угловая скорость: 180 ° / sec (π rads / sec)

Цветные стереокамеры
• Поле зрения: 50 °
• Разрешение: 1920 x 1080p @ 15 fps
Лазерное излучениеc
• Class 1 Laser Product: 630-640 nm laser, 0.35 milliwatt max / cw
Габариты
• Размеры: 240 (W) x 416 (H) mm [9.4 (W) x 16.4 (H) in]
• Вес: 13.4kg (29.5lb)

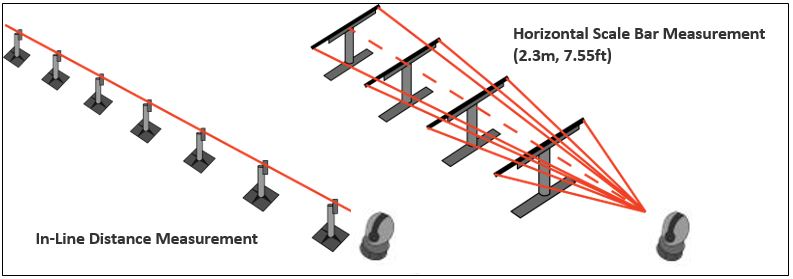

Точность позиционированияb



LT plan

Измерение расстояния

Измерение расстоянияd
Диапазон
2-5m
(6.6-16.4ft)
2-10m
(6.6-32.8ft))
2-25m
(6.6-65.6ft)
2-80me
(6.6-262.5ft)
Расстояние
3m
(9.8ft)
8m
(26.2ft)
23m (75.5ft)
78m (255.9ft)
ADM
MPEb
0.018mm (0.0007”)
0.022mm (0.0009”)
0.034mm (0.0013’’)
0.078mm (0.0031”)
Typical
0.009mm (0.0004”)
0.011mm (0.0004”)
0.017mm (0.0007’’)
0.039mm (0.0015”)

Горизонтальное измерение меры длинны

Горизонтальное измерение меры длинны 2.3m (7.55ft)d
Дистанция
2m (6.6ft)
5m (16.4ft)
10m (32.8ft)
25m (82.0ft)
80m (262.5ft)
ADM
MPEb
0.044mm
(0.0017”)
0.064mm
(0.0025”)
0.099mm
(0.0039”)
0.205mm
(0.0081’’)
0.594mm
(0.0234”)
Typical
0.022mm
(0.0009”)
0.032mm
(0.0013”)
0.049mm
(0.0019”)
0.103mm
(0.0040’’)
0.297mm
(0.0117″)

Технические характеристики оборудования, условия эксплуатации
• Напряжение питания: 24V
• Потребление энергии: 75W
• Время автономной работы: 8:00 непрерывной работы (2
батареи), «горячая» замена
• Высота над уровнем моря: -700 to 9,000m (-2,297 to 29,527ft) d
• Влажность: 0 to 95% non-condensing
• Температура: -15 ° C to 50 ° C (5 ° F to 122 ° F)
• IP52 — пыле- и водозащищенный (IEC 60529)
• Сертификация:
— NRTL listed, MET-C listed
— EU — RoHS2
• Соответствие стандартам:
— Ingress Protection IP52 per IEC 60529
— 47 CFR, Ch. 1, Part 15 Subpart B
— ICES-003, Issue 6, 2016
— UL 61010-1, CSA C22.2 No. 61010-1, EN 61010-1, IEC 61010-1
— Laser and LED Safety IEC 60825 and IEC 62471
— IEC 60068-2-6, IEC 60068-2-64, and IEC-60068-2-27 (shock and vibration)
— EU / EMC Directive 2014/30 / EU, EN 61326: 2013, IEC 61326: 2012

Возможность подключения к сети
• Ethernet: RJ45 port supporting GigE
• Wi-Fi: 802.11n (and earlier)
Совместимость с программным обеспечением
• FARO CAM2® Measure 10
• BuildIT
• FARO RemoteControls Workflow App
• Third-Party Software Plug-ins
• Software Development Kit (SDK)

a) 80m дистанция требует температурного диапазона от 10 ° C до 35 ° C.
b) MPE (Maximum Permissible Error) все технические характеристики точности рассчитываются согласно ASME B89.4.19 — 2006. Температура воздуха в вариациях не включена. Спецификации, описания и технические данные могут быть изменены.
c) Продукт соответствует стандартам радиационной эффективности в соответствии с Законом о пищевых продуктах, медикаментах и косметике и международным стандартом IEC 60825-1 2001-08.
d) С интегрированной погодной станцией.
e) С специальными отражателями. Дистанции и длины более 25m НЕ предусмотрены для VantageE. Защищены патентами U.S .: 7,327,446; 7,352,446; 7,466,401; 7,701,559; 8,040,525; 8,120,780
